READ MOREOm correct aan te sluiten airconditioning koperen pijpconnectoren , dat moet snijd de buis schoon, ontbraam en ruim het uiteinde, steek het volledig in de connector en verwijd, soldeer of draai de fitting vast met het opgegeven aanhaalmoment van de fabrikant — voer vervolgens een druktest uit op de verbinding voordat u het systeem met koelmiddel vult. Het overslaan van een van deze stappen is de belangrijkste oorzaak van koelmiddellekken, waardoor de systeemefficiëntie afneemt, de bedrijfskosten stijgen en de milieuregelgeving kan worden overtreden. In de onderstaene secties wordt elke fase in detail doorlopen, zodat elke verbinding de eerste keer correct wordt gemaakt.
Koperen pijpconnectoren voor airconditioning zijn precisiefittingen – vervaardigd uit messing met behulp van CNC-draaien en getest op afdichting vóór verzending – waarvan de enige taak het vormen van een lekvrij pad voor koelmiddel tussen componenten is. Een split-systeem airconditioner die werkt met een typische lage druk van 0,5–0,9 MPa en een hoge zijdruk van 1,5–2,5 MPa (waarden variëren per type koelmiddel) plaatst elke verbinding onder constante mechanische en thermische belasting. Connectoren moeten daarom afdichten tegen zowel de druk als de oplosmiddelwerking van koeloliën.
Deze fittingen dekken een breed scala aan verbindingsbehoeften:
De messinglegering die doorgaans in kwaliteitsconnectoren wordt gebruikt CuZn39Pb2 of gelijkwaardig — biedt de corrosieweerstand die nodig is om tientallen jaren contact te overleven met koelmiddelen zoals R-22, R-410A, R-32 en R-134a, evenals de bijbehorende smeeroliën.
Door met het juiste gereedschap op de klus te komen, voorkomt u improvisatie die connectoren en buisuiteinden beschadigt. Voor een professionele installatie is de volgende apparatuur vereist:
Een correcte leidingvoorbereiding is de basis van een lekvrije verbinding. Een slechte voorbereiding is verantwoordelijk voor een aanzienlijk deel van de terugbelverzoeken in de airconditioninginstallatie.
Meet doorgaans de vereiste buislengte, rekening houdend met de insteekdiepte van de connector 10–25 mm, afhankelijk van de connectorgrootte . Markeer het snijpunt duidelijk met een viltstift. Vermijd krassen met een scherp gereedschap, omdat dit door het werk gehard koper kan barsten.
Plaats het roterende mes op de markering en draai het mes lichtjes tegen de buis. Draai de snijder rond de buis en voer het mes vooruit een kwartslag per omwenteling . Als u het mes in één keer te strak aandraait, wordt het uiteinde van de buis samengedrukt en verhard, waardoor het opfakkelen moeilijk wordt. Een correct afgesneden uiteinde staat loodrecht op de buisas – elke hoekafwijking groter dan 1° compromitteert het flare-zittingcontact.
Steek de ruimer in het afgesneden uiteinde en draai hem om de interne braam volledig te verwijderen. Na het ruimen, richt het uiteinde van de buis naar beneden en tik er zachtjes op om koperspaanders los te maken voordat ze in het systeem terechtkomen. Zelfs een enkele metalen chip die in een expansieventiel terechtkomt, kan onmiddellijke schade aan de compressor veroorzaken.
Veeg de buitenkant van het buisuiteinde af met een schone, droge doek om oxidatie van het oppervlak, snijolieresten en stof te verwijderen. Voor gesoldeerde verbindingen schuurt u het uiteinde van de buis lichtjes op met fijn schuurlinnen over een lengte die gelijk is aan de mofdiepte van de fitting en veegt u vervolgens opnieuw af. Gebruik geen gechloreerde oplosmiddelen; deze laten resten achter die de koelmiddelafdichtingen aantasten.
Flare-aansluitingen zijn het meest voorkomende type dat wordt gebruikt in residentiële en licht commerciële split-systeem airconditioning, omdat ze volledig omkeerbaar zijn: het systeem kan worden losgekoppeld voor onderhoud en opnieuw worden aangesloten zonder de leiding te vervangen. Een correct gevormde flare vereist aandacht in elke fase.
Voordat u de flare vormt, schuift u de flaremoer op de buis met de Het uiteinde met schroefdraad is van het buisuiteinde af gericht . Dit is een van de meest voorkomende fouten die onervaren technici maken: ontdekken dat de moer is vergeten nadat de fakkel al is gevormd, betekent dat de pijp moet worden doorgesneden en opnieuw moet worden begonnen.
Klem de buis in het flareblok, waarbij het uiteinde van de buis boven het blokvlak uitsteekt met de hoeveelheid die is opgegeven voor de buitendiameter van de buis. Typische uitsteekwaarden zijn:
| Pijp-OD (mm) | Uitsteeksel boven blok (mm) | Flare OD Doel (mm) | Aanhaalmoment flaremoer (N·m) |
|---|---|---|---|
| 6,35 (1/4") | 1,0 – 1,5 | 9.1 | 14 – 18 |
| 9,52 (3/8") | 1,0 – 1,5 | 13.2 | 33 – 42 |
| 12,70 (1/2") | 1,5 – 2,0 | 16.6 | 49 – 61 |
| 15,88 (5/8") | 1,5 – 2,0 | 19.7 | 68 – 82 |
Beweeg de uitlopende kegel met constante, gelijkmatige druk naar voren - overhaast de laatste fasen niet . De afgewerkte flare moet glad, concentrisch en vrij van scheuren, spleten of rimpels zijn. Een gebarsten fakkel zal onmiddellijk lekken; een gerimpelde flare kan een statische druktest doorstaan, maar faalt tijdens thermische cycli tijdens gebruik. Het aanbrengen van een kleine hoeveelheid koelolie op de kegel vóór het uitfakkelen vermindert het vreten en zorgt voor een glanzender, gladder zitoppervlak.
Draai de flensmoer met de hand vast op het connectorlichaam totdat u weerstand voelt. Gebruik vervolgens twee sleutels – één om het connectorlichaam stationair te houden en één om de moer te draaien – om torsiespanning op de buis te voorkomen. Gebruik de momentsleutel om de waarde in de bovenstaande tabel te bereiken. Gebruik de buis zelf nooit als hefboom om te voorkomen dat de connector draait; dit werk verhardt en barst het koper nabij de fakkel.
Gesoldeerde verbindingen met vulmiddel van een zilverlegering worden gebruikt voor permanente verbindingen in commerciële systemen, buizen met een grotere diameter (meestal boven 28 mm buitendiameter ), en elk gewricht dat onderhevig is aan sterke trillingen. Als het op de juiste manier wordt uitgevoerd, is de hardsoldeerverbinding net zo sterk als het materiaal van de moederbuis en gaat deze langer mee dan de apparatuur die ervoor wordt gebruikt.
Voordat u de toorts aansteekt, sluit u een droge stikstoftoevoer aan op het leidingsysteem en brengt u een verbinding tot stand stroom van 0,5–1,0 l/min door de pijp die wordt gesoldeerd. Stikstof verdringt de zuurstof in de buis, waardoor de vorming van koperoxideaanslag (koperoxide) op het booroppervlak wordt voorkomen. Tijdens de inbedrijfstelling schilfert oxidesteen af, reist met het koelmiddel mee en kan het expansieapparaat binnen enkele uren blokkeren. Stikstofzuivering tijdens het solderen is een industriestandaardvereiste en geen optionele stap.
Breng een dunne, gelijkmatige laag soldeervloeimiddel aan op het buisuiteinde en de mofbinnenkant van de connector. Steek de buis volledig in de connectormof. Richt de fakkelvlam op de connectorlichaam en de basis van de socket , niet rechtstreeks op de vulstaaf of op het buisuiteinde. Verwarm de verbinding gelijkmatig door de vlam in kleine cirkels te bewegen totdat de flux helder wordt en het koper dofrood gloeit – ongeveer 700–800 °C voor het hardsolderen van zilverlegeringen.
Verwijder de toorts kort en plaats de vulstaaf van zilverlegering in de opening tussen de buis en de connector bij de mofmond. Als de voeg de juiste temperatuur heeft, is het vulmiddel dat ook door capillaire werking in de koker getrokken en vul de ringvormige opening volledig zonder dat u erop hoeft te drukken of te forceren. Een correct gesoldeerde verbinding gebruikt alleen de hoeveelheid vulmiddel die nodig is om de koker te vullen; overtollig vulmiddel dat een kraal vormt bij de mond van de koker duidt op te veel materiaal of oververhitting.
Laat de joint op natuurlijke wijze afkoelen in stilstaande lucht totdat deze niet meer gloeit. Niet afschrikken met water; snelle afkoeling kan thermische spanningsscheuren in het connectorlichaam veroorzaken. Eenmaal afgekoeld tot beneden 50 °C vloeimiddelresten afnemen met een vochtige doek; De flux die op de verbinding achterblijft, is licht corrosief en zal na verloop van tijd het koperoppervlak aantasten.
Push-fit- en compressieconnectoren voorzien van koudemiddelbestendige afdichtringen bieden een vlamloos alternatief voor solderen voor kleinere buismaten, waardoor ze geschikt zijn voor gebruik in verblijfsruimten waar open vuur niet is toegestaan. Het materiaal van de afdichtingsring – doorgaans EPDM of NBR – is zo gekozen dat het compatibel is met zowel het koelmiddel als de smeerolie ervan.
Voordat u de buis insteekt, markeert u met een viltstift de benodigde insteekdiepte op de buitenkant van de buis. Dit merkteken moet verschijnen op het oppervlak van het connectorlichaam nadat het volledig is ingebracht, wat bevestigt dat de buis de afdichtingszone heeft bereikt. Een pijp die slechts gedeeltelijk is ingebracht, zit ongelijkmatig tegen de afdichting en zal onder druk gaan lekken.
Insteekconnectoren zijn bijzonder gevoelig voor de toestand van het buisuiteinde. De buitendiameter moet zijn binnen ±0,1 mm van de nominale waarde moet het uiteinde perfect vierkant zijn en mogen er geen bramen, krassen of kerven op het buitenoppervlak van de afdichtingszone aanwezig zijn (meestal de eerste 25–40 mm vanaf het buisuiteinde. Zelfs een ondiepe langskras van het snijblad kan een lekpad langs de afdichtring veroorzaken.
Breng een dun laagje schone koelolie (compatibel met het smeermiddel van het systeem) aan op het buisuiteinde in de afdichtingszone. Dit vermindert de inbrengkracht en voorkomt dat de afdichtingsring tijdens de montage wordt opgerold of gesneden. Duw de buis stevig in de connector totdat de dieptemarkering op één lijn ligt met het connectorvlak; u zou een duidelijke klik of weerstandsverhoging moeten voelen als de pijp op zijn plaats klikt. Trek lichtjes terug om te controleren of de buis vastzit voordat u deze loslaat.
Door het juiste connectortype voor de toepassing te selecteren, vermijdt u zowel over-engineering (wat tijd en kosten verspilt) als onder-engineering (wat betrouwbaarheidsproblemen veroorzaakt). De onderstaande tabel geeft een overzicht van de belangrijkste connectorcategorieën, hun belangrijkste kenmerken en hun aanbevolen toepassingen.
| Connectortype | Gezamenlijke methode | Omkeerbaar? | Typische pijp-OD | Beste applicatie |
|---|---|---|---|---|
| SAE Flare-unie | 45° getorste moer met flare | Ja | 6,35 – 19,05 mm | Residentiële split-systeem lijnsets; dienstverbindingen |
| Gesoldeerde mofkoppeling | Capillair solderen van zilverlegering | Nee | 6,35 – 54 mm | Commerciële en industriële permanente leidingen |
| Push-Fit-connector | Afdichtring grijpring | Met gereedschap | 6,35 – 22 mm | Vlamvrije zones; renovatiewerkzaamheden in bewoonde gebouwen |
| Compressie-fitting | Huls samengedrukt door moer | Beperkt | 6,35 – 28 mm | Apparatuuraansluitingen; veldreparatieverbinding |
| Flare-reductiemiddel | Flare stoelen met dubbele diameter | Ja | Gemengde maten | Nieuwe units aansluiten op bestaande lijnensets met verschillende diameters |
Er mag geen koelsysteem met koelmiddel worden gevuld voordat het leidingwerk onder druk is getest en lekvrij is bevonden. Er wordt een druktest uitgevoerd 15–30 minuten maar kan urenlange koudemiddelterugwinning, het opsporen van lekken en het later vervangen van componenten voorkomen.
Nadat de druktest is doorstaan, moet het systeem worden geëvacueerd om vocht en niet-condenseerbare gassen te verwijderen. Een tweetrapsvacuümpomp moet een eindvacuüm bereiken van 500 micron (0,067 kPa) of lager . Houd het vacuüm minimaal vast 30 minuten na het isoleren van de pomp; elke drukstijging duidt op restvocht of op een lek dat de stikstoftest mogelijk heeft gemist vanwege de richtingsafhankelijke gevoeligheid.
Zelfs ervaren technici maken wel eens fouten onder tijdsdruk. Hieronder volgen de meest voorkomende verbindingsfouten, de gevolgen ervan en hoe u deze kunt voorkomen:
Zodra is bevestigd dat de verbindingen lekvrij zijn en het systeem is gevuld, moeten de koperen leidingen en connectoren worden geïsoleerd en beschermd tegen de omgeving. Dit is geen cosmetische stap; het heeft rechtstreeks invloed op de energie-efficiëntie en de levensduur van de connector.
Schuimisolatie met gesloten cellen (meestal 9–13 mm wanddikte voor zuigleidingen ) wordt toegepast op alle koudemiddelleidingen aan de lage kant om condensatie op het leidingoppervlak te voorkomen en de warmtewinst te minimaliseren. Een niet-geïsoleerde zuigleiding in een warme, vochtige omgeving kan voldoende warmte verkrijgen verlaag de COP van het systeem met 5–15% afhankelijk van de lijnlengte. De isolatie moet zich over het connectorlichaam uitstrekken en mag niet stoppen bij de montagerand.
Blootliggende leidingtrajecten buiten moeten worden omhuld met UV-bestendige goten of omwikkeld met een met aluminiumfolie beklede tape over de isolatie. Direct zonlicht tast de schuimisolatie binnenin aan 2–3 jaar van onbeschermde blootstelling aan de buitenlucht, waarbij de thermische en condensatiebescherming uit het connectorgebied wordt verwijderd. Gebruik bij muurdoorvoeringen een geschikte doorvoertule of buismanchet om te voorkomen dat de scherpe rand van het metselwerk de isolatie doorsnijdt en het koper blootlegt.
Compressortrillingen die via het leidingwerk worden doorgegeven, vermoeien na verloop van tijd de flareverbindingen. Op de plaats waar de leiding op de buitenunit aansluit, moet u minimaal een leiding voorzien 300–500 mm niet-ondersteunde flexibele leiding vóór de eerste stijve steunclip om trillingen te absorberen in plaats van deze rechtstreeks op de connector door te geven. Stijve clips die direct aan de behuizing van de unit zijn bevestigd, zijn een veelvoorkomende oorzaak van verharding en scheuren van koperen leidingen in de buurt van flareverbindingen.
Zelfs correct geïnstalleerde connectoren profiteren van periodieke inspecties, vooral bij commerciële systemen die het hele jaar door draaien. Een proactief onderhoudsschema spoort ontwikkelingsproblemen op voordat deze leiden tot koelmiddelverlies.
Aanbevolen inspectie-items tijdens routinematig systeemonderhoud (jaarlijks of volgens het schema van de fabrikant van de apparatuur):
A Koelmiddel flesopener werkt door het doorboren of doorboren van de verzegelde klepdop van een wegwerpbare koelmiddelcilinder op een gecont...
READ MOREDe gemiddelde levensduur van een Snelkoppeling voor auto-airconditioning hangt af van het constructiemateriaal, de gebruiksfrequentie en de onderhoudskwali...
READ MOREA Snelkoppeling voor auto-airconditioning is een gespecialiseerd koppelapparaat dat is ontworpen om snel koelmiddelslangen, manometersets en onderhoudsappa...
READ MOREOm correct aan te sluiten airconditioning koperen pijpconnectoren , dat moet snijd de buis schoon, ontbraam en ruim het uiteinde, steek het volledig...
READ MOREHet vulsysteem voor airconditioningafdichting voor auto's is een one-sto...

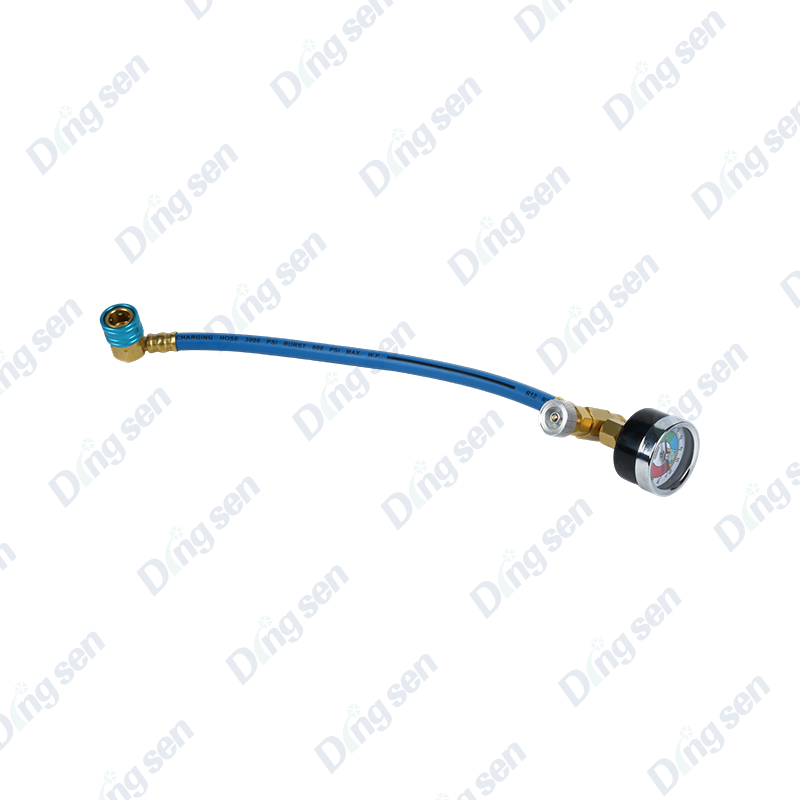

Het koelmiddelvulgereedschap voor airconditioning is een professioneel repara...
