Hoe controleer ik of de snelkoppeling voor auto-airconditioning goed werkt?

Om te controleren of een snelkoppeling voor auto-airconditioning werkt naar behoren, inspecteer hem op fysieke schade, controleer of de borgclip goed op zijn plaats zit, controleer of er geen koelmiddel lekt en test of de connector correct vastklikt en loslaat . Snelkoppelingen op AC-systemen voor auto's verbinden de koudemiddelleidingen aan de hoge en lage kant met de compressor, condensor en verdamper zonder dat er schroefdraadfittingen nodig zijn. Een defecte connector kan verlies van koelmiddel, storing van het AC-systeem of – in ernstige gevallen – het vrijkomen van gevaarlijk koelmiddel onder hoge druk veroorzaken. De meeste controles kunnen worden uitgevoerd met basisgereedschap, een koelmiddellekdetector en een manometerset, en moeten worden uitgevoerd wanneer het AC-systeem verminderde koelprestaties, ongebruikelijke geluiden of zichtbare tekenen van olievervuiling nabij de fittingen vertoont.

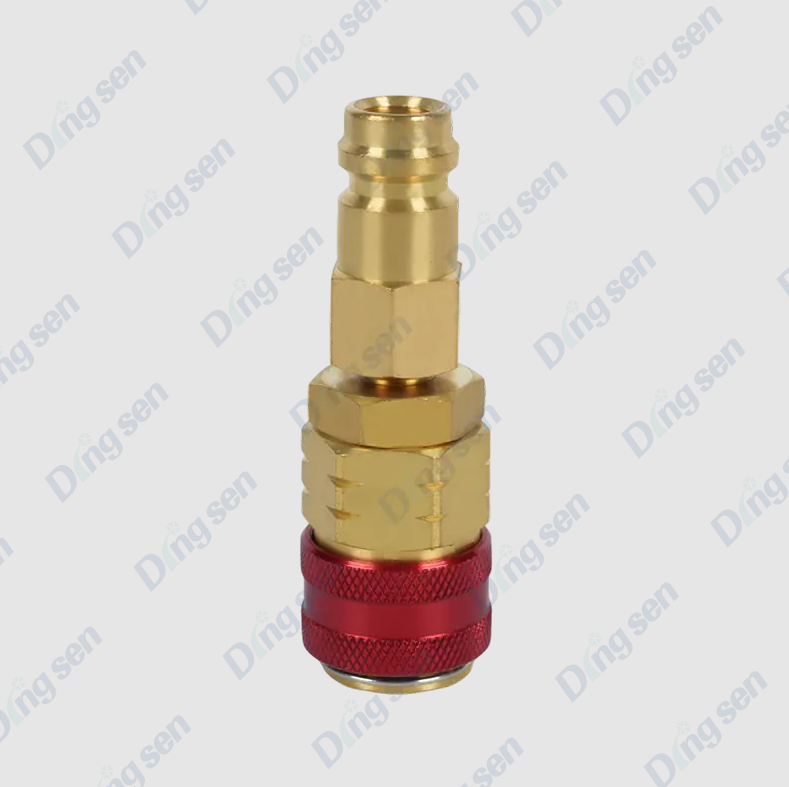

Hoe AC-snelconnectoren werken en waar ze falen

AC-snelkoppelingen voor auto's maken gebruik van een veerbelaste interne klep en een externe borgring of clip om een afgedichte, drukbestendige verbinding tussen koelmiddelleidingen te creëren. Wanneer de mannelijke fitting in het vrouwelijke lichaam wordt geduwd, drukt deze een interne Schrader-type klep in, waardoor koelmiddel kan stromen. De borgclip klikt in een groef om te voorkomen dat deze per ongeluk losraakt onder druk 15–30 bar aan de hoge kant en 2–5 bar aan de lage kant van een standaard R-134a- of R-1234yf-systeem.

De meest voorkomende faalpunten zijn:

• Verslechtering van de O-ringafdichting — de interne O-ring wordt na verloop van tijd hard, barst of zwelt op, waardoor koelmiddel langs de afdichting kan sijpelen.
• Schade of verlies van de borgclip — een ontbrekende, verbogen of gebarsten clip zorgt ervoor dat de connector gedeeltelijk loskomt onder systeemdruk.
• Carrosseriescheuren of vervorming — fysieke impact, te strak aandraaien tijdens de installatie of langdurige thermische cycli kunnen het connectorlichaam doen barsten.
• Interne klepstoring — een vastzittende of gecorrodeerde interne klep gaat mogelijk niet volledig open, waardoor de koelmiddelstroom wordt beperkt en de AC-prestaties afnemen, zelfs als de connector er extern intact uitziet.
• Verontreiniging — vuil, gruis of vocht dat via een losgekoppelde fitting binnendringt, kan de klepzitting en de afdichtingsoppervlakken van de O-ringen beschadigen.


Veiligheidsmaatregelen voordat u AC-snelconnectoren inspecteert

AC-koelsystemen werken onder aanzienlijke druk en bevatten chemicaliën die bevriezing, oogletsel of verstikking kunnen veroorzaken als ze plotseling vrijkomen. Neem de volgende voorzorgsmaatregelen in acht voordat u met inspecties of praktijktests begint:

• Draag een veiligheidsbril en geïsoleerde handschoenen te allen tijde bij werkzaamheden in de buurt van onder druk staande koelmiddelleidingen.
• Koppel nooit een snelkoppeling los terwijl het systeem onder druk staat . Vang het koelmiddel altijd op met behulp van gecertificeerde terugwinningsapparatuur voordat u een connector verwijdert.
• Werk in een goed geventileerde ruimte . Koelmiddeldampen zijn zwaarder dan lucht en verdringen zuurstof op vloerniveau.
• Laat de motor en het AC-systeem dit doen minimaal 15-20 minuten afkoelen na gebruik voordat u connectoren in de buurt van de compressor of condensor aanraakt, waar de temperatuur boven de 80°C kan komen.
• Merk dat op R-1234yf is licht ontvlambaar (A2L-classificatie) . Houd ontstekingsbronnen uit de buurt van het werkgebied wanneer u systemen inspecteert die met dit koelmiddel zijn gevuld.

Stapsgewijze visuele en fysieke inspectie

Begin met een grondige visuele en handmatige inspectie voordat u diagnostische instrumenten gebruikt. Deze stap identificeert de meeste voor de hand liggende connectorfouten en duurt minder dan vijf minuten per connector.

Controleer op olievlekken rond de connector

Koelsystemen gebruiken PAG- of POE-olie om de compressor te smeren. Wanneer koelmiddel langs een connectorafdichting lekt, wordt er compressorolie meegevoerd, waardoor er a donkere, vettige resten of olieachtige film rond het connectorlichaam en op nabijgelegen slang- of pijpoppervlakken. Zelfs een kleine olievlek ter grootte van een munt is een betrouwbare indicator voor een afdichtingsfout. Controleer zowel het connectorlichaam als een straal van 10–15 cm van het omringende slang- en beugelgebied.

Inspecteer de borgclip

• Bevestig de borgclip (borgring) is aanwezig en volledig geplaatst in de groef rond het connectorlichaam. Een correct geplaatste clip moet gelijk liggen met of enigszins trots zijn op het connectoroppervlak - niet onder een hoek, gedeeltelijk ingestoken of ontbrekend.
• Zoek naar scheuren, vervorming of verkleuring in het clipje. Plastic clips die aan langdurige hitte zijn blootgesteld (vaak in de buurt van de compressor), worden bros en kunnen breken, zelfs als ze er visueel intact uitzien.
• Probeer het voorzichtig Trek de connector met de hand axiaal uit elkaar zonder de clip los te laten. Er zou een correct vergrendelde connector moeten verschijnen nul axiale beweging . Elke waarneembare opening onder handkracht geeft aan dat de clip niet goed in de vergrendelingsgroef past.

Inspecteer het connectorlichaam

• Onderzoek het volledige buitenoppervlak scheuren, schilfers of witachtige spanningsvlekken in het kunststof lichaam. Besteed bijzondere aandacht aan het gebied direct achter de borggroef, dat tijdens het onder druk zetten de hoogste trekspanning ondervindt.
• Controleer metalen connectoren op corrosie, putcorrosie of draadschade op de zitvlakken.
• Controleer of de connector aanwezig is volledig gezeten — de mannelijke fitting moet worden ingebracht tot het punt waar de borgclip klikt, zonder zichtbare opening tussen de mannelijke en vrouwelijke lichaamsvlakken. Een onvolledig ingestoken connector is een veel voorkomende oorzaak van langzaam koelmiddelverlies.

Detectiemethoden voor koelmiddellekken

Visuele inspectie alleen kan niet bevestigen dat een connector onder bedrijfsdruk lekvrij is. Gebruik een of meer van de volgende detectiemethoden om de integriteit van de afdichting te bevestigen.

Elektronische lekdetector

Een elektronische koelmiddellekdetector is de snelste en meest gevoelige methode voor het opsporen van connectorlekken. Verwarmde diodedetectoren kunnen koudemiddelconcentraties van zo laag als 2000 detecteren 5 ppm (delen per miljoen) , ruim onder de drempelwaarde die met enige andere niet-laboratoriummethode kan worden gedetecteerd. Terwijl het AC-systeem draait en volledig onder druk staat:

• Beweeg de detectorsonde langzaam rond de volledige omtrek van de connector op een afstand van 5–10 mm vanaf het oppervlak.
• Controleer onder de connector: koelmiddeldampen hebben een grotere dichtheid dan lucht en zullen zich ophopen op het laagste punt nabij de lekbron.
• Een hoorbaar alarm of knipperende LED geeft de aanwezigheid van koelmiddel aan. Bevestig de alarm triggers at the connector body itself , niet van een nabijgelegen fitting of slangverbinding, voordat u concludeert dat de connector de bron is.

UV-fluorescerende kleurstofinspectie

Veel AC-systemen voor auto's zijn vooraf geladen met UV-fluorescerende kleurstof, of kleurstof kan worden geïnjecteerd met behulp van een kleurstofinjectorkit. Onder een UV-lamp (black light) fluoresceert de gelekte kleurstof helder geelgroen, waardoor de leklocatie nauwkeurig op het connectoroppervlak wordt gemarkeerd. Deze methode is vooral nuttig voor bevestigen welk specifiek punt op een connector lekt — de O-ringzitting, de lichaamsnaad of de vergrendelingsclipzone.

Observatie van de manometerdruk

Sluit een manometerset aan op de servicepoorten en registreer de systeemdruk terwijl de motor uitstaat en het systeem op omgevingstemperatuur is. Als algemene referentie voor een correct functionerend R-134a-systeem op Omgevingstemperatuur 21°C , de statische druk moet ongeveer zijn 5–6 bar aan zowel hoge als lage zijde . Als de waargenomen druk aanzienlijk lager ligt en het systeem niet recentelijk een onderhoudsbeurt heeft gehad, is er sprake van koelmiddelverlies via een lekkende connector of elders in het systeem. Houd de meter in de gaten 5–10 minuten — een dalende drukwaarde bevestigt een actief lek.

Het testen van de koppelings- en vrijgavefunctie van de connector

Een connector die fysiek intact is maar niet correct vastklikt of loskomt, zal er niet in slagen de druk vast te houden of problemen veroorzaken tijdens het onderhoud. Test de in- en vrijgavefunctie alleen nadat het systeem veilig drukloos is gemaakt en het koelmiddel is teruggewonnen.

1. Betrokkenheid testen — druk de mannelijke fitting in het vrouwelijke lichaam totdat u een duidelijke klik voelt of hoort van de borgclip. De klik moet positief en duidelijk zijn. Een zachte, onduidelijke aangrijping geeft aan dat de clip niet in de groef zit, wat betekent dat de connector de systeemdruk niet betrouwbaar kan vasthouden.
2. Bevestig volledige zitplaatsen — controleer na het aangrijpen visueel of de mannelijke fitting gelijk ligt met of enigszins verzonken is in het vrouwelijke lichaamsvlak. Elke zichtbare opening tussen de twee pasvlakken duidt op een onvolledige plaatsing.
3. Test de axiale retentie — oefen een stevige handtrekkracht axiaal uit op beide zijden van de aangesloten fitting. Er mag geen scheiding of beweging optreden terwijl de clip vastzit. Beweging duidt op versleten vergrendelingsgeometrie.
4. Testuitgave — bedien het ontgrendelingsgereedschap of druk de ontgrendelingslipjes in, zoals ontworpen voor het specifieke connectortype. De connector moet soepel en volledig loskomen met matige handkracht. Als er te veel kracht nodig is om het los te maken, kan dit duiden op een gezwollen O-ring, vervuiling of een vervormde lichaamsboring.
5. Inspecteer de O-ring na demontage — Onderzoek, nadat deze is losgemaakt, de O-ring op de mannelijke fitting op verharding, barsten, platte plekken of extrusieschade. Een gezonde O-ring zou dat moeten zijn soepel, gelijkmatig rond en vrij van oppervlaktedefecten . Vervang elke O-ring die niet voldoet aan deze inspectie voordat u deze opnieuw monteert.

Diagnostische samenvatting: symptomen, waarschijnlijke oorzaken en acties

Wanneer moet u een AC-snelconnector vervangen in plaats van onderhoud?

Sommige connectorfouten kunnen worden opgelost door de O-ring te vervangen en de fitting opnieuw te plaatsen. Anderen vereisen volledige vervanging van de connector. Vervang de gehele connectorconstructie (niet alleen de O-ring) onder de volgende omstandigheden:

• Een scheur in het connectorlichaam — Gebarsten plastic of metalen behuizingen kunnen de koelmiddeldruk niet veilig vasthouden en moeten onmiddellijk worden vervangen.
• Versleten of vervormde borggroef — als de clip niet langer positief klikt of de mannelijke fitting axiaal beweegt wanneer deze is vergrendeld, ligt de geometrie van het lichaam buiten de bruikbare grenzen.
• Aanhoudende lekkage na vervanging van de O-ring — als een nieuwe O-ring van het juiste formaat nog steeds lekt, is het afdichtingsvlak in de connectorboring beschadigd of gecorrodeerd en sluit het niet af tegen een O-ring.
• Connectorleeftijd ouder dan 10 jaar of 150.000 km — Kunststof connectorlichamen en interne klepveren verslechteren na verloop van tijd, ongeacht de zichtbare staat. Bij voertuigen met een hoge kilometerstand is proactieve vervanging tijdens groot AC-onderhoud (vervanging van compressor of verdamper) een kosteneffectief preventief onderhoud.

Installeer altijd nieuwe O-ringen die zijn gesmeerd met schone, systeemcompatibele PAG- of POE-olie wanneer u een AC-snelkoppeling opnieuw monteert. Gebruik een O-ring die onder systeemdruk heeft gestaan nooit opnieuw , zelfs als hij onbeschadigd lijkt - compressie ten opzichte van de vorige zitting betekent dat hij niet zo betrouwbaar zal afdichten als een nieuwe ring.
