Hoe kiest u de specificaties en typen gefluoreerde verlengadapters?

In moderne airconditioningsystemen, warmtepompsystemen en zelfs in de precisiechemische industrie zijn nauwkeurige koudemiddelvulling en systeemdruktesten cruciaal voor het garanderen van de prestaties van de apparatuur en een veilige werking. Als brug die koelmiddelopslagtanks, fluoridestroommeters en airconditioningsystemen met elkaar verbindt, is de selectie van Gefluoreerde verlengadapter staat voorop. Het correct selecteren van de specificaties en typen zorgt niet alleen voor een betrouwbaar verbindingskanaal, maar voorkomt ook effectief lekken en garandeert de veiligheid van de operator.

I. Waarom zijn gefluoreerde verlengadapters nodig?

Gefluoreerde verlengadapter zijn gespecialiseerde accessoires waarvan de belangrijkste functie is het bieden van een veilig, corrosiebestendig en hogedrukbestendig verbindingskanaal tijdens het vullen van koelmiddel en het testen van de druk.

Fluoridecorrosiebestendigheid: Moderne koelmiddelen (zoals R134a, R410A en nieuwere A2L-koelmiddelen) of hun afgeleide fluoriden zijn corrosief, waardoor het verbindingsmateriaal een uitstekende chemische corrosieweerstand moet hebben. Gefluoreerde verbindingen (zoals verbindingen die fluorpolymeren zoals PTFE en PFA als afdichtingen of voeringen gebruiken) zijn een ideale keuze.

Hogedruk afdichtingsprestaties: Airconditioning- en koelsystemen werken over het algemeen bij hoge druk, waardoor connectoren betrouwbare hogedrukafdichtingsmogelijkheden moeten hebben om lekken tussen de vulapparatuur en het systeem te voorkomen.

Uitgebreide operationele afstand: Dankzij het "uitgebreide" ontwerp kunnen operators een veilige afstand tot koelmiddeltanks aanhouden of wordt de aansluiting op apparatuur op verschillende hoogtes vergemakkelijkt.

II. Specificatieselectie: Nauwkeurige afstemming is een voorwaarde voor veiligheid

Bij het selecteren van gefluoreerde verlengconnectoren is het essentieel om ervoor te zorgen dat hun specificaties volledig compatibel zijn met alle aangesloten apparatuur (fluoridestroommeters, koelmiddelkleppen, koelmiddelvulapparatuur, enz.).

1. Type en maat interfacedraad

De meest cruciale parameter bij het selecteren van connectoren. Gemeenschappelijke interfacestandaarden voor koelsystemen zijn onder meer:

• NPT/BSP-draden: Wordt gebruikt voor het aansluiten van industriële koelmiddeltanks of -leidingen. Bij het selecteren is het noodzakelijk om de imperiale (NPT) of metrische (BSP) standaard te specificeren en de buisdiameter te verifiëren (bijvoorbeeld 1/4 inch, 3/8 inch, enz.).


• Speciale koelinterfaces: Veel airconditioningsystemen of laadmondstukken maken gebruik van specifieke snelkoppelingen of flare-interfaces. Verlengfittingen moeten compatibel zijn om luchtdichtheid te garanderen.



2. Nominale werkdruk (W.P.)

De nominale druk van de gefluoreerde verlengfitting moet hoger zijn dan de maximale bedrijfsdruk van het systeem en de piekdruk tijdens de druktest, met voldoende veiligheidsmarge. Voor koelsystemen met zeer hoge druk moeten hogedrukmodellen prioriteit krijgen.

3. Lengte en binnendiameter van de verlenging

Lengte: Bepaald op basis van de werkelijke behoeften van het bijvullen van koelmiddel. Een te korte lengte is onhandig; te lang verhoogt het koelmiddelresidu en het drukverlies.

Binnendiameter (ID): Bepaalt de vloeistofstroomsnelheid. Voor een hoog laadvolume of snelle oplaadvereisten moet een grotere ID worden geselecteerd.

III. Selectie van gefluoreerde verlengfittingtypes: Optimalisatie van de prestaties op basis van toepassingsscenario's

Naast het afstemmen van de specificaties heeft het structurele ontwerp van de gefluoreerde verlengfitting rechtstreeks invloed op de efficiëntie en veiligheid. Door het juiste type te kiezen, optimaliseert u de koelmiddelvul- en druktestprocessen.

1. Verlengfitting met kogelkraan/afsluitkraan

Belangrijkste kenmerken: Er is een handmatige schakelaar geïntegreerd, waardoor operators de koelmiddelstroom onmiddellijk en nauwkeurig kunnen onderbreken.

Toepassingen: Ideaal voor nauwkeurig opladen, schakelen tussen werkstations en handelingen waarbij stroomcontrole vereist is.

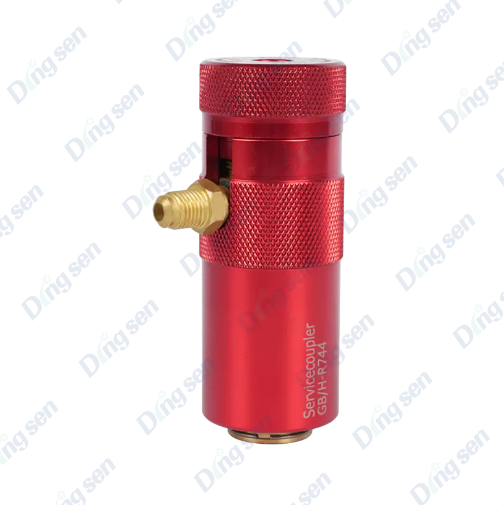

2. Snelkoppeling/loskoppeling

Belangrijkste kenmerken: Maakt een snelle plug-and-play-verbinding mogelijk zonder schroeven. Inclusief eenrichtingsklep om lekkage te voorkomen.

Toepassingen: Laadlijnen voor massaproductie en druktests vereisen frequente verbindingen.

3. Verlengfitting met manometer

Belangrijkste kenmerken: Integreert een manometer voor realtime monitoring.

Toepassingen: Druktesten op locatie, monitoring van koelmiddeltanks en inbedrijfstelling van HVAC-systemen.

4. Flexibele verlengslang

Belangrijkste kenmerken: Maakt gebruik van flexibele PTFE/PFA-slangen voor buigbaarheid en eenvoudige bediening in krappe ruimtes.

Toepassingen: HVAC-reparatie, -onderhoud en -verbindingen die hoekflexibiliteit vereisen.

Conclusie

Het correct selecteren van de specificaties en het type gefluoreerde verlengfitting is van fundamenteel belang om de nauwkeurigheid van het vullen van koelmiddel en de systeemveiligheid te garanderen. Geef altijd prioriteit aan drukweerstand en afdichting, en selecteer schroefdraad en maat volgens de interfacenormen van uw airconditioningsysteem en fluoridestroommeter.

Geef voor hogedruk- of speciale fluoridewerkzaamheden prioriteit aan snelkoppelingen met geïntegreerde afsluiters of lekvrije ontwerpen om de veiligheid voor het milieu en de operator te maximaliseren.
