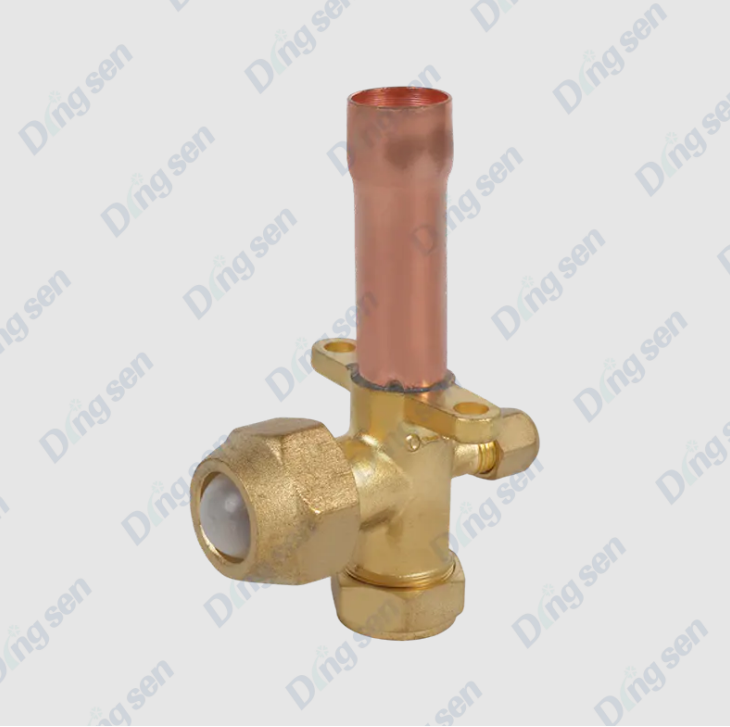

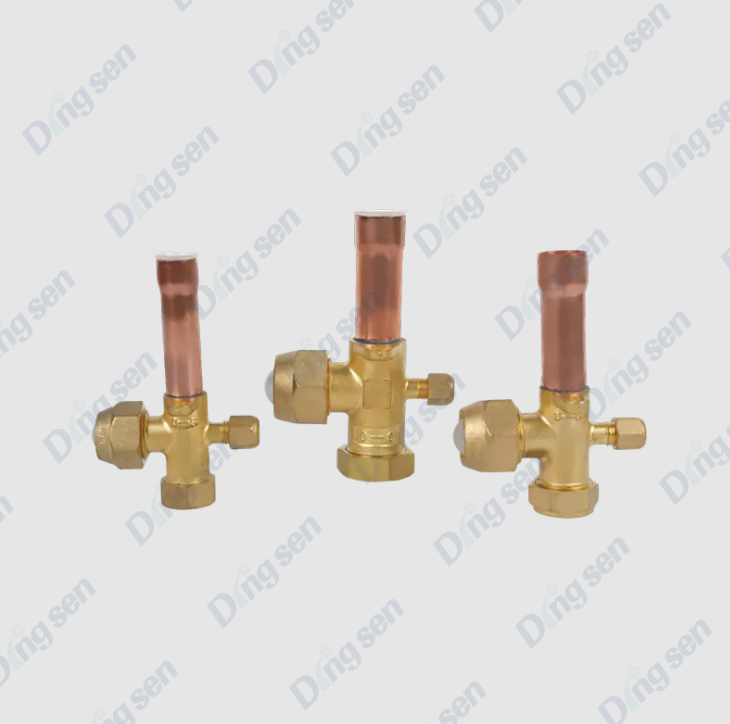

Wat is een driewegklep voor airconditioning?

Een airconditioning driewegklep , ook bekend als driewegomkeerklep of driewegverdeelklep, is een belangrijk regelcomponent in een airconditioningsysteem. Het wordt gebruikt om de stroomrichting van koelmiddel of gekoeld/warm water in de leidingen te veranderen, waardoor de koel-, verwarmings- of gekoeld/warmwaterdistributiefuncties van het systeem worden gerealiseerd.

Een driewegklep bestaat doorgaans uit een kleplichaam, een klepkern en een actuator. Op basis van het vloeistofpad kan het worden onderverdeeld in een rechtlijnig type en een proportioneel distributietype. In moderne centrale airconditioning, ventilatorconvectoren en vloerverwarmingssystemen worden driewegkleppen vaak gebruikt in combinatie met elektrische actuatoren of thermostaten om automatische regeling en energiebesparend beheer te bereiken.

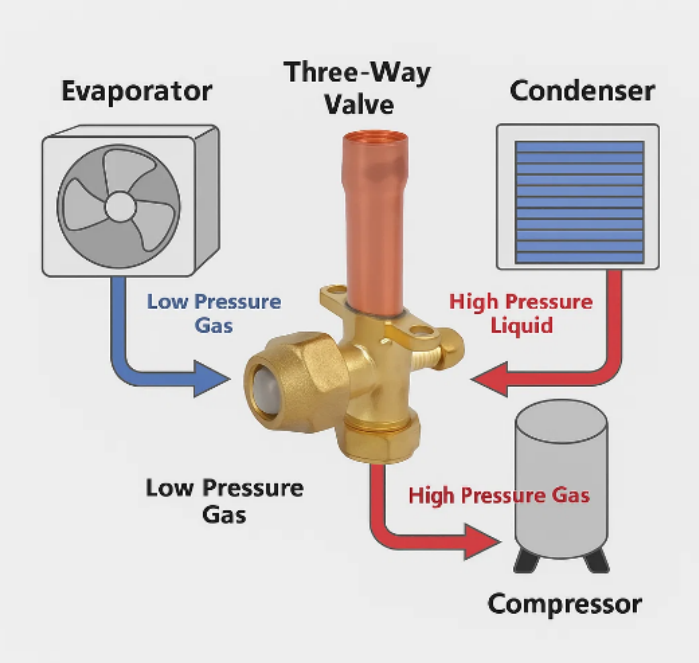

Wat is het werkingsprincipe van een airconditioning driewegklep ?

Een airconditioning driewegklep , ook bekend als driewegverdeelklep of driewegomkeerklep, wordt voornamelijk gebruikt om de stroomrichting van koelmiddel of gekoeld/warm water in een airconditioningsysteem te regelen, waardoor het schakelen tussen koel- en verwarmingsfuncties of de distributie van gekoeld/warm water wordt gerealiseerd. Het werkingsprincipe is voornamelijk afhankelijk van de beweging van de klepkern in het kleplichaam om het vloeistofpad te veranderen.

1. Structurele samenstelling

Een driewegklep bestaat hoofdzakelijk uit de volgende onderdelen:

• Klephuis: Meestal gemaakt van koper, messing of roestvrij staal, met drie verbindingspoorten: één inlaat (meestal de systeeminlaat) en twee uitlaten (die respectievelijk naar verschillende circuits of apparatuur leiden).


• Ventielkern: Het bewegende deel in het kleplichaam, dat kan draaien of glijden, wordt gebruikt om de richting van de vloeistofstroom te veranderen.


• Actuator: Bevat een handmatige bedieningshendel of een elektrische/pneumatische actuator, die wordt gebruikt om de beweging van de klepkern aan te drijven om een ​​omschakeling van de stroomrichting te bewerkstelligen.


• Afdichtingen: Zoals rubberen ringen of polytetrafluorethyleen (PTFE) afdichtingen, die ervoor zorgen dat de klep tijdens bedrijf niet lekt.



2. Bedrijfsmodi

Driewegkleppen kunnen worden onderverdeeld in handmatige en elektrische typen op basis van hun bedieningsmethode, met kleine verschillen in werkingsprincipes:

(1) Handmatige driewegklep

Door aan de hendel te draaien wordt de positie van de klepkern gewijzigd, waardoor de vloeistof in de inlaatleiding naar een van de twee uitlaten kan stromen of proportioneel kan worden verdeeld.

De klepkern heeft doorgaans twee basisstructuren:

• L-type klepkern: Schakelt de vloeistof naar een enkele uitlaat, waardoor een "aan/uit"- of schakelfunctie wordt bereikt.


• T-type klepkern: Maakt gelijktijdige stroom door beide uitlaten mogelijk, waarbij de stroom volgens een bepaalde verhouding wordt verdeeld.



(2) Elektrische driewegklep

De klepkern wordt aangedreven door een elektrische actuator en kan temperatuurregelsignalen of controllercommando's ontvangen om automatische aanpassing te bewerkstelligen.

De actuator roteert de klepkern, waardoor de richting van de vloeistofstroom of de distributieverhouding verandert.

Het kan worden gekoppeld aan een temperatuurregelsysteem om belastingsregeling of energiebesparende regeling te bereiken.

3. Principe van vloeistofverdeling

Rechtstreeks schakelen (L-type klepkern): Wanneer de klepkern onder een bepaalde hoek draait, kan de vloeistof alleen van de inlaat naar de aangewezen uitlaat stromen en is de andere uitlaat gesloten.

Proportionele verdeling (T-type klepkern): De rotatiehoek van de klepkern regelt de openingsgrootte van de twee uitlaten, waardoor een proportionele verdeling van warm en koud water wordt bereikt om een ​​stabiele werking van het systeem te garanderen.

De positie van de klepkern wordt meestal bepaald door een thermostaat, controller of handmatige aanpassing, waardoor een nauwkeurige stroomregeling mogelijk is om een ​​comfortabele temperatuurregeling en energiebesparingen te bereiken.

4. Bedieningsschema

Wanneer het systeem verwarming nodig heeft, draait de klepkern om uitlaat A te openen en uitlaat B te sluiten, waardoor warm water of heet koelmiddel naar de verwarmingsapparatuur kan stromen.

Wanneer het systeem koeling nodig heeft, draait de klepkern om uitlaat B te openen en uitlaat A te sluiten, waardoor koud water of koud koelmiddel naar de koelapparatuur kan stromen.

Bij sommige proportionele distributietoepassingen kan de klepkern de uitlaten A en B gedeeltelijk openen om warm en koud water te mengen of debiet te verdelen.

5. Kenmerken en voordelen

Flexibele bediening: De stroomrichting kan handmatig of automatisch worden aangepast om zich aan te passen aan verschillende belastingsvereisten.

Energie-efficiëntie: Nauwkeurige stroomregeling door proportionele distributie vermindert energieverspilling.

Eenvoudige installatie: compacte structuur, kan rechtstreeks op de leidingen van het airconditioningsysteem worden aangesloten.

Systeembescherming: Voorkomt terugstroming en systeemimpact, waardoor een stabiele werking van de apparatuur wordt gegarandeerd.

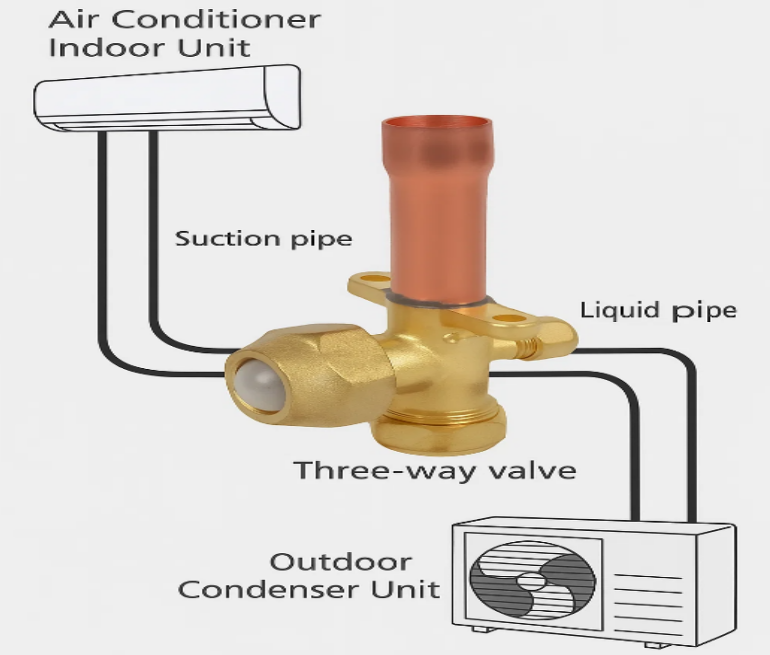

Welke soorten airconditioningsystemen zijn er? airconditioning driewegkleps doorgaans gebruikt?

Driewegkleppen voor airconditioning worden veel gebruikt in moderne airconditioningsystemen, voornamelijk om de stroomrichting van koelmiddel of gekoeld/warm water te regelen, om te zorgen voor omschakeling tussen koeling en verwarming, stroomverdeling en regeling van de systeembelasting. Hun toepassingskenmerken variëren enigszins, afhankelijk van het systeemtype.

1. Centrale airconditioningsystemen

Toepassingsscenario's: water- of airconditioningsystemen in grote commerciële gebouwen, kantoorgebouwen, hotels, winkelcentra, enz.

Functies:

• Regelt de stroom gekoeld/warm water naar verschillende eindapparaten (zoals ventilatorconvectoren of luchtbehandelingsunits).


• Schakelt de water- of koelmiddelstroom tijdens het schakelen tussen koel-/verwarmingsmodus.


• Werkt in combinatie met thermostaten of gebouwbeheersystemen (BMS) om automatische regeling en energiebesparende werking te realiseren.



Voordelen: Het kan meerdere terminalapparaten centraal besturen, waardoor de stabiliteit en het comfort van het systeem worden gegarandeerd.

2. Terminalsysteem voor ventilatorconvectoren (FCU).

Toepassingsscenario's: Kantoren, vergaderruimtes, ziekenhuisafdelingen, hotelkamers, etc.

Functie:

• Regelt de stroom koud of warm water naar de ventilatorconvector om de binnentemperatuur te regelen.
• Met een elektrische actuator kan hij de waterstroom automatisch verdelen op basis van de signalen van de kamertemperatuurregeling.



Voordelen: Maakt onafhankelijke temperatuuraanpassing voor elke kamer of ruimte mogelijk, waardoor het comfort en de energie-efficiëntie worden verbeterd.

3. Vloerverwarmingssysteem (vloerverwarming)

Toepassingsscenario's: Woongebouwen, villa's, openbare gebouwen en andere plaatsen waar vloerverwarming op waterbasis wordt gebruikt.

Functie:

• Verdeelt warm water naar vloerverwarmingsbuizen in verschillende zones om gezoneerde verwarming te bereiken.
• Gecombineerd met een thermostaat maakt het automatische regeling van de binnentemperatuur mogelijk.



Voordelen: Zorgt voor een comfortabele regeling van de kamertemperatuur door nauwkeurige verdeling van de warmwaterstroom en bespaart tegelijkertijd energie.

4. Multi-split airconditioningsysteem (VRF/VRV)

Toepassingsscenario's: Middelgrote tot grote commerciële complexen, kantoorgebouwen en andere plaatsen waar multi-split airconditioningsystemen nodig zijn.

Functie:

• Regelt de koelmiddelstroom naar de binnenunit of warmteterugwinningsunit bij het schakelen tussen koel- en verwarmingsmodi.
• Werkt samen met de systeemcontroller om onafhankelijke temperatuurregeling en energiebesparend beheer in meerdere zones te realiseren.



Voordelen: Zorgt voor een efficiënte werking van multi-splitsystemen en verbetert het binnencomfort.

5. Warmtepompsysteem

Toepassingsscenario's: Residentiële of commerciële lucht-/grondwarmtepompsystemen.

Functie:

• Realiseert het schakelen tussen verwarmings- en koelmodi, waardoor de stroomrichting van koelmiddel of water verandert.
• Werkt met automatische controlesystemen om de energie-efficiëntie te verbeteren.



Voordelen: Realiseert koel- en verwarmingscirculatie en energiebesparende regeling door middel van driewegklepschakeling.

Wat zijn de verschillen tussen een elektrische driewegklep en een handmatige driewegklep?

Driewegkleppen voor airconditioning kunnen op basis van hun bedieningsmethode worden onderverdeeld in handmatige driewegkleppen en elektrische driewegkleppen. Ze verschillen aanzienlijk qua werking, toepassingsscenario's en systeemprestaties.

1. Kenmerken van een handmatige driewegklep

Eenvoudige structuur: bestaat doorgaans uit een kleplichaam en een handgreep, zonder elektrische componenten.

Flexibele bediening: geschikt voor kleine systemen of scenario's waarbij frequent schakelen niet vereist is.

Lage kosten en eenvoudig onderhoud: Vereist geen voeding of stuursignaal, wat resulteert in een hoge betrouwbaarheid.

Beperkingen: Kan geen afstandsbediening of automatische aanpassing realiseren; De nauwkeurigheid van de aanpassing wordt beïnvloed door menselijk ingrijpen.

2. Kenmerken van een elektrische driewegklep

Geautomatiseerde bediening: Aangedreven door een elektrische actuator, kan hij signalen ontvangen van een thermostaat of systeembediening.

Uiterst nauwkeurige aanpassing: kan een proportionele stroomverdeling van 0-100% bereiken, waarbij zich aanpast aan belastingsveranderingen.

Energiebesparing en hoog rendement: Gecombineerd met een intelligent regelsysteem kan het de waterstroom of de stroomrichting van het koelmiddel aanpassen aan de werkelijke behoeften, waardoor het energieverbruik wordt verminderd.

Installatie en onderhoud: Vereist stroomvoorziening en regelmatige inspectie van de actuator; onderhoud is complexer dan handmatige kleppen.

Brede toepassingen: geschikt voor centrale airconditioningsystemen, ventilatorconvectoren, multi-splitsystemen, vloerverwarmingssystemen en andere scenario's die automatische aanpassing vereisen.

Met welke parameters moet rekening worden gehouden bij het selecteren van een driewegklep?

1. Nominale diameter klep: De nominale diameter van de klep is de meest fundamentele parameter bij het selecteren van een driewegklep, omdat deze de afstemming tussen de klep en de leiding bepaalt. Een te kleine diameter zal resulteren in overmatige stromingsweerstand, waardoor de systeemdruk en de watertoevoer of koelcapaciteit van eindapparatuur worden beïnvloed; een te grote diameter zal de kosten en het ruimtebeslag verhogen, en kan leiden tot onnauwkeurige stroomregeling. Over het algemeen moet de juiste nominale diameter van de klep worden geselecteerd op basis van het debiet van het systeemontwerp en de leidingdiameter om een ​​soepele werking van het systeem te garanderen.

2. Stroomkarakteristieken en CV-waarde: De doorstroomcapaciteit van een driewegklep wordt doorgaans uitgedrukt in de Cv-waarde, dit is het debiet per eenheidsdruk. Door de Cv-waarde correct te selecteren, wordt ervoor gezorgd dat de klepopening overeenkomt met het systeemdebiet, waardoor een nauwkeurige regeling wordt bereikt. Voor proportionele regelkleppen (zoals T-type kleppen) moet de stroomcurve zo stabiel mogelijk zijn om een ​​uniforme verdeling van warm en koud water of koelmiddel te garanderen, waardoor temperatuurschommelingen of instabiliteit in het systeem worden vermeden.

3. Klepmateriaal: Het klepmateriaal heeft rechtstreeks invloed op de corrosieweerstand, drukweerstand en levensduur. Veel voorkomende materialen voor klepbehuizingen zijn koper, messing, roestvrij staal en kunststoffen (zoals PVC of PP). Koperen of messing kleppen worden vaak gebruikt in watersystemen, terwijl roestvrijstalen kleppen geschikt zijn voor systemen met hoge eisen op het gebied van corrosiebestendigheid of chemische media. Kunststof kleppen zijn geschikt voor lage temperatuur- of kleine watersystemen. Materiaalkeuze moet gebaseerd zijn op een redelijke match tussen het mediatype, de temperatuur en de systeemvereisten.

4. Drukclassificatie: De drukwaarde van een driewegklep verwijst naar de maximale werkdruk die de klep kan weerstaan. Zorg er bij het selecteren voor dat de nominale druk van de klep hoger is dan de maximale werkdruk van het systeem om lekkage of schade te voorkomen. In hogedrukkoelsystemen of industriële airconditioningsystemen moeten hogedrukkleppen worden geselecteerd om een ​​veilige werking op lange termijn te garanderen.

5. Controlemethode: Driewegkleppen kunnen handmatig of elektrisch worden bediend. Handmatige kleppen zijn geschikt voor kleine systemen of scenario's waarbij frequente aanpassingen niet nodig zijn; ze zijn eenvoudig te bedienen en goedkoop. Elektrische kleppen, aangedreven door een actuator, maken bediening op afstand en automatische aanpassing mogelijk. Ze zijn geschikt voor centrale airconditioning, ventilatorconvectoren, multi-splitsystemen en vloerverwarmingssystemen, en kunnen worden gebruikt met thermostaten of gebouwbeheersystemen om het systeemcomfort en de energie-efficiëntie te verbeteren.

Voorzorgsmaatregelen voor het installeren van driewegkleppen

1. Bevestig het klepmodel en de specificaties: Controleer vóór de installatie zorgvuldig of het model, de diameter, het type klepkern, het materiaal en de regelmethode van de driewegklep overeenkomen met de ontwerpvereisten van het systeem. Onjuiste modellen of diameters kunnen resulteren in onvoldoende doorstroming, verhoogd systeemdrukverlies of het niet bereiken van de vereiste stroomrichting.

2. Integriteit van de terugslagklep: Controleer vóór installatie de klep op krassen, scheuren, beschadigde afdichtingen of vastlopen van de klepkern veroorzaakt tijdens transport. Vervang of repareer eventuele afwijkingen onmiddellijk om lekken of storingen tijdens de werking van het systeem te voorkomen.

3. Houd pijpleidingen schoon: Reinig vóór de installatie de leidingen van lasslakken, onzuiverheden, olie enz. om te voorkomen dat vreemde voorwerpen de klep binnendringen en de klepkern vastlopen of een slechte afdichting veroorzaken. Bij koud- of warmwatersystemen moeten de leidingen vóór installatie van de klep worden gereinigd.

4. Markeringen voor installatierichting en stroomrichting: Driewegkleppen hebben meestal duidelijke markeringen in de stroomrichting (pijlen of "A/B" uitlaatmarkeringen). Tijdens de installatie moet de klep correct worden geïnstalleerd volgens de ontworpen stroomrichting. Een onjuiste installatierichting kan ertoe leiden dat kleppen niet goed functioneren, de stroom niet goed schakelen of distribueren en zelfs de klepkern en afdichtingen beschadigen.

5. Zorg voor coaxialiteit van de klep met de pijpleiding: Zorg er tijdens de installatie voor dat de as van de klep is uitgelijnd met de pijpleiding om ongelijkmatige spanning op het kleplichaam te voorkomen. Een verkeerde uitlijning of een geforceerde aansluiting kan de klepafdichtingen beschadigen, het vastlopen van de klepkern of lekkages aan de interface veroorzaken.

6. Interface afdichten en vastzetten: Interfaces met schroefdraad: Gebruik afdichtingstape of afdichtmiddel om te strak aandraaien en vervorming van het kleplichaam te voorkomen. Geflensde interfaces: Draai de bouten gelijkmatig aan om spanningsconcentratie en lekkage te voorkomen. Gelaste interfaces: Let op de lastemperatuur en -locatie om te voorkomen dat lasslakken de klep binnendringen.

7. Vermijd directe stress of trillingen: Vermijd na installatie directe toepassing van leidingspanning of trillingen op het klephuis. Gebruik steunen of pijpleidingbevestigingen om spanning te verminderen en de levensduur van de klep te verlengen.

8. Elektrische aansluitingen voor elektrische driewegkleppen: Voor elektrische driewegkleppen moeten de draden correct worden aangesloten volgens de instructiehandleiding, zodat een goed stuursignaal, voedingsspanning en aarding worden gegarandeerd. Controleer na de installatie de werking van de actuator om er zeker van te zijn dat deze correct functioneert, en vermijd bedradingsfouten waardoor de klep zich niet automatisch zou kunnen aanpassen.

9. Installatielocatie en onderhoudsruimte: De driewegklep moet worden geïnstalleerd op een locatie die bediening, inspectie en onderhoud vergemakkelijkt. Zorg ervoor dat de klepsteel of actuator vrij kan werken en voldoende ruimte overlaat voor toekomstig onderhoud of vervanging.

10. Systeeminbedrijfstelling na installatie: Voer na installatie een handmatige of elektrische proefrit uit op de klep om de schakel-, stroomverdeling en afdichtingsprestaties te controleren. Als er afwijkingen worden gevonden, moet u de klep onmiddellijk afstellen of vervangen om een ​​veilige en stabiele werking na het opstarten van het systeem te garanderen.

De airconditioning driewegklep is een belangrijk regelcomponent in airconditioningsystemen, dat voornamelijk wordt gebruikt om de stroom koelmiddel of gekoeld/warm water te regelen, om te schakelen tussen koeling en verwarming, en om gekoeld/warm water te distribueren. Het verandert het vloeistofpad door de beweging van de klepkern en kan handmatig of automatisch worden bediend met een elektrische actuator. Driewegkleppen worden veel gebruikt in centrale airconditioning, ventilatorconvectoren, vloerverwarming, multi-splitsystemen en warmtepompsystemen, waardoor het systeemcomfort, de energie-efficiëntie en de operationele stabiliteit worden verbeterd. Een juiste selectie, correcte installatie en regelmatig onderhoud zijn cruciaal voor het garanderen van een langdurige betrouwbare werking van de driewegklep.
